產品介紹品牌：金能電力 | 產品名稱：高壓接地線 |
型號：JN-JDX|JN-JDB | 產品材質：編織無氧銅 |
銅線橫截面積：10m㎡-95m㎡ | 接地棒長度：0.5m-6m（含棒頭） |
電壓等級：380V-500kV | 附件：檢測報告、合格證 |

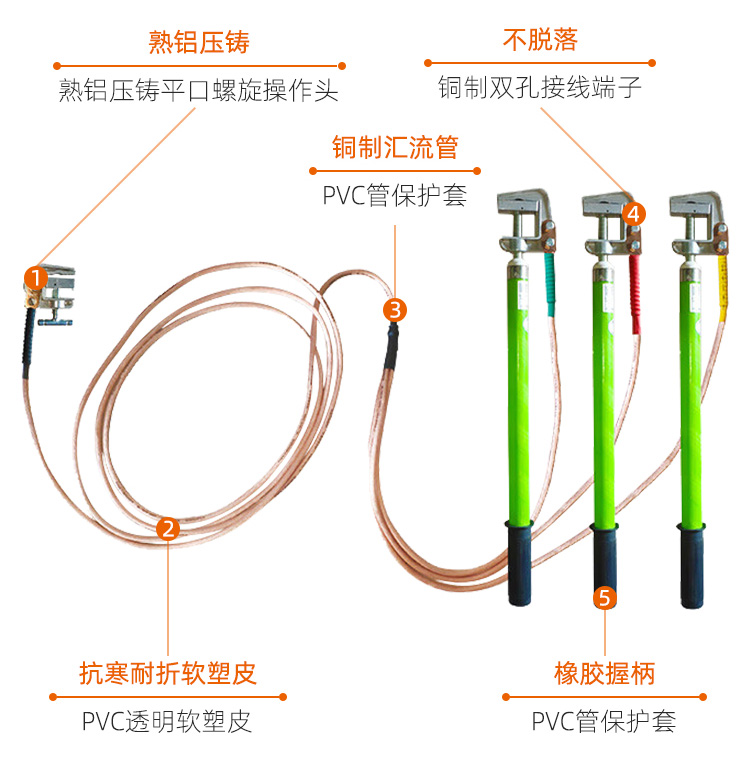

圖1：金能電力接地線圖解
接地線是直接連接地球的線，也可以稱為安全回路線，危險時它就把高壓直接轉嫁給地球，算是一根生命線。隨著電力工業的不斷發展，高壓電氣設備在電力系統中的應用越來越廣泛。作為保障電氣設備安全運行的重要措施，高壓接地線在保障操作人員人身安全和設備正常運行方面扮演著不可或缺的角色。正確使用和選擇高壓接地線至關重要，這關乎到每一個人的生命安全。
| 型號 | 種類 | 電壓等級 | 橫切面積 | 接地線規格 | 配置 | 適用范圍 |
| JN - JDX | 常規型 | 0.4kV | 25mm2 | 4*1.5+12m | 0.5米接地棒 地卡 | 變電站 |
| JN - JDX | 常規型 | 10kV | 25mm2 | 3*1+5m | 1米接地棒 地卡 | 變電站 |
| JN - JDX | 常規型 | 35kV | 25mm2 | 3*2+8m | 1.5米接地棒 地卡 | 變電站 |
| JN - JDX | 常規型 | 110kV | 35mm2 | 3*6+6m | 2節2米接地棒 地卡 | 變電站 |
| JN - JDX | 常規型 | 220kV | 35mm2 | 3*6+6m | 2節3米接地棒 地卡 | 變電站 |
| JN - JDX | 常規型 | 500kV | 50mm2 | 15m/根*3根 | 鴨嘴線夾 地卡 | 鐵塔 |
| JN - JDX | 常規型 | 10kV | 25mm2 | 3*1.5+10.5m | 1米接地棒 地釘 | 線路 |
| JN - JDX | 常規型 | 35kV | 25mm2 | 3*2+18m | 1米接地棒 地釘 | 線路 |
| JN - JDX | 常規型 | 110kV | 35mm2 | 15m/根*3根 | 鴨嘴線夾 地卡 | 線路 |
| JN - JDX | 常規型 | 220kV | 35mm2 | 15m/根*3根 | 鴨嘴線夾 地卡 | 線路 |
| JN - JDX | 個人保安線 | 380V | 16mm2 | 3*1.5+3m | 鉗子 地卡 | 橫擔/線路 |
| JN - JDX | 個人保安線 | 380V | 16mm2 | 4*1.5+5m | 鉗子 | 橫擔/線路 |
| JN - JDX | 電纜分支箱接地線 | 10kV | 25mm2 | 3*1+1.5 | 0.5米桿 地卡 | 電纜分支箱 |
| JN - JDX | 環網柜接地線 | 10kV | 25mm2 | 3*1+2m | 肘型電纜頭 地卡 | 環網柜 |
高壓接地線的使用方法
在操作高壓接地線之前，必須做好充分的準備工作。首先要檢查接地線的完好性，確保沒有破損、斷裂等現象。同時，要確保接地點干燥、清潔，具備良好的導電性能。如果接地點潮濕或存在雜物，需要進行清理和干燥處理。
接下來，將高壓接地線正確連接到需要接地的設備或電源系統上。連接時，要確保接地線與地面接觸良好，并且與設備或系統的接地端點緊密連接。使用牢固可靠的連接方法，如螺栓連接等，避免松動或脫落。同時，要確保接地線的外部絕緣層沒有損壞，連接處沒有松動或腐蝕。
連接完成后，要仔細檢查高壓接地線的連接是否完好。檢查內容包括接地線的外部絕緣層、連接處以及接地線的長度等。如果發現異常情況，應及時進行處理，確保接地線的完好性。同時，在日常運行中，要定期對高壓接地線進行檢查與維護，確保其正常運轉。
三個小訣竅，教你準確選擇高壓接地線
1、在選擇高壓接地線時，首先要根據實際情況選擇合適的規格。規格的選擇主要依據設備的電壓、電流以及接地電阻等參數。例如，對于較高的電壓和較大的電流，需要選擇截面積較大的接地線，以確保其承受能力。同時，還要考慮接地電阻的要求，以確保接地效果良好。
2、在不同的環境下，高壓接地線的選擇也有所不同。例如，在潮濕、腐蝕等特殊環境下，應選擇具有防水、防腐等特殊性能的接地線。同時，對于有爆炸性氣體或粉塵的環境，應選擇防爆型接地線，以確保操作人員的安全。
3、在選擇高壓接地線時，應遵循相關國家和地區的電氣安全標準。不同國家和地區的電氣安全標準可能存在差異，因此在使用前應了解當?shù)氐碾姎獍踩珮?biāo)準，并選擇符合標準的接地線。同時，還要注意選擇經過認證的合格產品，以確保其安全性能可靠。
一般來說，市面上常見的銅線芯材質主要有黃銅、紫銅和無氧銅。而從導電性能方面來看，含有雜質較多的黃銅、紫銅，導電性能不如純度更高的無氧銅。金能電力的高壓接地線，采用的就是純度更高、導電性能更強的無氧銅材料，延展性更強。而且，金能電力高壓接地線的銅線直徑和股數不虛標，切實保障操作人員的使用安全，提供更加安全放心的體驗。
為提升高壓接地線的使用壽命，金能電力采用優質PVC材料制成銅線芯的外層透明軟膠保護套，柔韌性好，更加耐用不易損。銅線端子也是高壓接地線比較容易損壞的部分，金能電力使用銅合金制成銅線端子，強度更高，更耐磨損，在端子和銅線芯的連接處，還使用了彈簧熱縮管，進一步保護了高壓接地線芯，更耐彎折，不容易在長期使用中受損、出現接觸不良等危險情況。
高壓接地線作為保障電力系統安全運行的重要設備，其使用和選擇對于保障操作人員的人身安全和設備的正常運行具有重要意義。在實際操作中，應嚴格按照操作規程進行操作，選擇合適的高壓接地線，并定期進行檢查與維護，確保其安全可靠地運行。
